Elektrischer Steuerungssektor:
(1) Der Schaltschrank besteht aus 0,58 mm Edelstahlplatten; es ist mit guter Schutzklasse und gutem Strahlungsergebnis, Schutzklasse ist IP55.
(2) Der allgemeine Leistungsisolationsschalter verwendet den Schalter Schneider NSC60-20A der Marke Schneider mit Unterspannungsschutz und ist mit der Schranktür verriegelt. Wenn sich der Drehgriff im Uhrzeigersinn befindet, um mit der Stromversorgung verbunden zu werden, ist die Tür verriegelt, um ein Öffnen zu verhindern. Nur wenn der Strom gegen den Uhrzeigersinn abgeschaltet wird, wird die Schranktür geöffnet und entriegelt, um einen Stromschlag zu vermeiden.
(3) Innerhalb des Schaltschranks werden die Sicherheitsrelais der Marke Schmersal Modell: AES-1135 (2 Stück) mit einem Sicherheitsschalter aus Deutschland kombiniert und montiert. Schmersal Modell: AZ16VRK, dann wird die Sicherheits- und Schutzfunktion verstärkt, wenn die Schutzabdeckungen von Rollen und Unterbrecher befinden sich nicht in einer geschlossenen Position, allgemeine Steuerschütze sind nicht geschlossen, dann blinken gelbe Lichter von sicheren Wiederholungen (2 Stück) und geben ein Warnsignal aus, bis sie rot werden, und lassen Sie sie in eine Warnposition, also sollten Sie dies zu diesem Zeitpunkt tun Überprüfen Sie, ob Sie die Schutztür und die Abdeckung schließen können, um sich in der richtigen Position zu befinden. Dann ist die Warnung beendet. Zu diesem Zeitpunkt wird der allgemeine Netzschalter geschlossen und wieder geöffnet, die Anzeige für die sichere Wiedergabe leuchtet grün und das Kühlband befindet sich im normalen Betrieb.
(4) Die Steuerbetriebsleistung des Kühlbandes nimmt 24 V Volt an. Stromversorgung, sie werden mit Schaltleistung mit 50 W-2A versorgt, die Spule des Schützes ist 24 V Wechselstrom, Sicherheitsrelais und Schalter sind Gleichstrom 24 V, so dass die sichere Spannung die Sicherheit des Bedieners gewährleisten kann.
(5) Innerhalb des Schaltschranks ist es mit allgemeinen Steuerschützen (2 Stk.), Quetschschützen (1 Stk.), Brechschütz (10 Stk.) Ausgestattet. Alle oben genannten Schütze übernehmen die Siemens-Marke 3TF-30-9A, die Spulenspannung. ist 24 V DC, sie sind mit dem Wechselrichter der Marke 420-0,55 kW von Siemens ausgestattet und passen die Frequenz des Wechselrichters an und ändern die Drehzahl entsprechend, um den Anforderungen des Quetschprozesses zu entsprechen. In der Zwischenzeit ist er mit einer Schaltstromquelle, einem Eingang von 230 V und 230 V ausgestattet Der thermomagnetische Unterbrecher GV2-M 2.5A von Schneider ist zum Schutz des Brechermotors mit einer Stromversorgung von 24 VDC und einer Anzeigeleistung ausgestattet. Unter diesen sind C32N-Minibrecher (5 Stück) ausgestattet, einer für das Drücken des Wechselrichter-Leistungsschalters (4A), drei für die Schalterstromquelle (2A), einer für die Motorbetriebsleistung (2A) und weitere Einzelheiten beziehen sich auf elektrischer Schaltplan.
Der äußere Betriebsteil des Schaltschranks ist mit einem Wechselrichter-Bedienfeld der Marke Siemens, einem Notschalter, einem Quetschknopf, einem Quetschknopf, einer Quetschanzeige, einer Quetschanzeige und einem offenen Schlüsselschalter zur Reinigung der Maschine ausgestattet Der Schlüsselschalter wird nur zum Reinigen der Maschine verwendet. Gleichzeitig wird er zusammen mit der Berührungstaste auf dem Bedienfeld des Wechselrichters verwendet. Nach Abschluss des Vorgangs sollte der Schlüsselschalter geschlossen sein, damit die Maschine wieder in den Normalbetrieb übergehen kann.
Bezüglich der Montagepositionen der einzelnen Abschnittsschalter finden Sie in den Abbildungen Referenzen. Weitere Einzelheiten finden Sie in der Maschine vor Ort.
(6) N steht für Neutralleitung. 230 V Wechselstrom werden bereitgestellt, um die Eingangsklemme und die Gleichrichterklemme des Steuertransformators sowie die Klemme des Wechselrichters und des Kühlgebläses des elektrischen Schaltschranks zu versorgen.
(7) PE steht für Eingangserdungsschutzleitung. Und hat das entsprechende Symbol, sind die Gehäuse des Schaltschranks und des Wechselrichters und des Eingangs- / Ausgangsfilters genau geerdet, die Erdungsleitung ist nicht kleiner als 2,5 mm², der Maschinenkörper verlässt die Erdungsschraube und ist mit dem entsprechenden Symbol gekennzeichnet, warnt er Die Benutzer bemerken, dass der Maschinenkörper geerdet sein muss, 6 mm² annimmt und der Erdungswiderstand gleich oder kleiner als 0,1 Ohm ist.
(8) SQ steht für den Verbindungspunkt des Staubsammelventilators der Arbeitseinrichtung und bietet einige Unannehmlichkeiten beim Reinigen des Staubes. Beziehen Sie sich bei der Installation des Staubreinigungsgeräts auf das elektrische Prinzipdiagramm SQ-Verbindungspunkt, um Leitungen anzuschließen, danke für Ihre Mitarbeit.

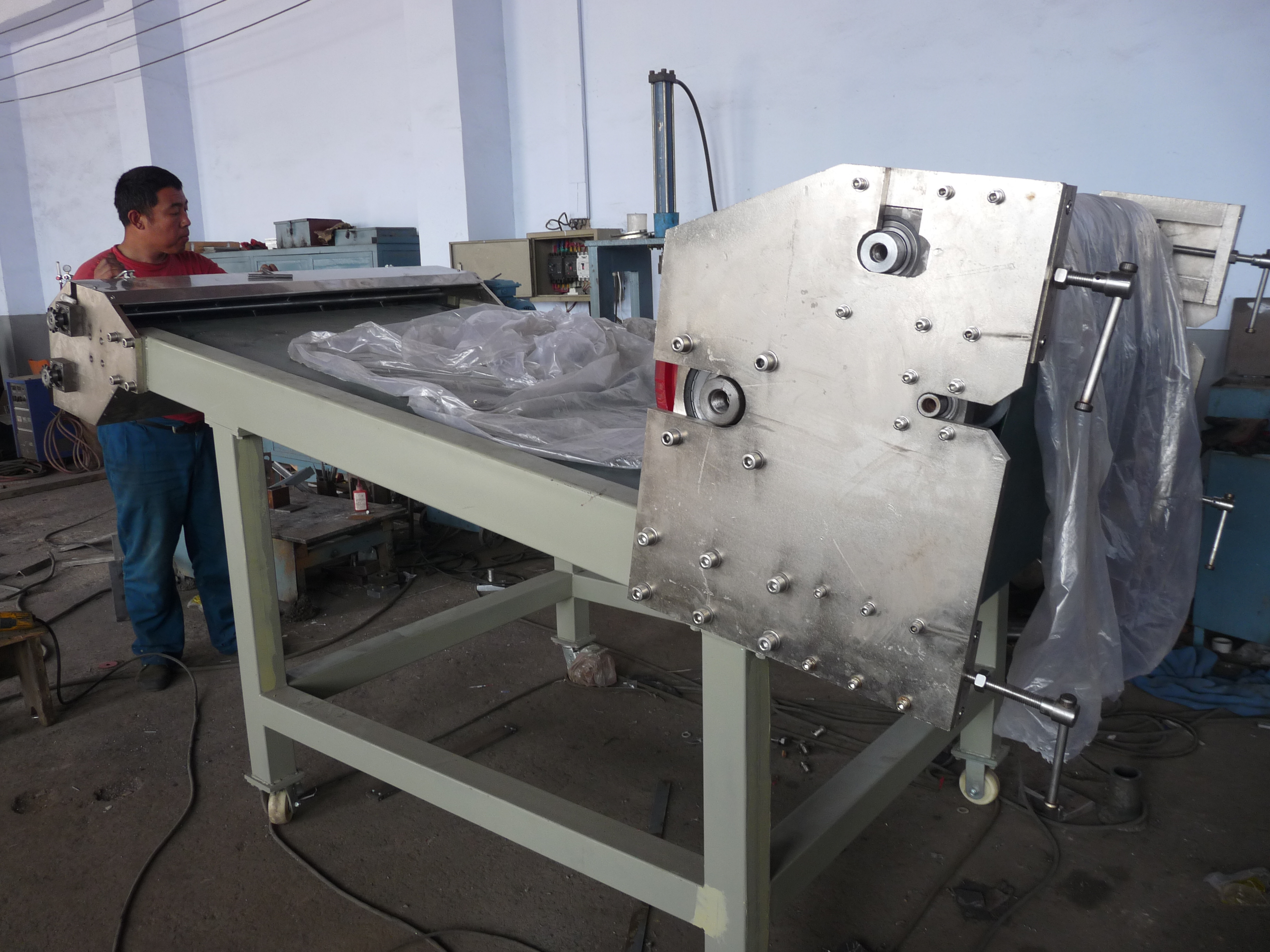

Handhabung, Transport und Lagerung
Die folgenden Informationen beschreiben unsere Methode zum Verpacken, Transportieren und Handhaben unserer Geräte.
Verpackung
Alle Geräte werden nach Fertigstellung in einer Holzkiste verpackt und zum Schutz vor Feuchtigkeit mit einer Plastikfolie abgedeckt. Sie eignen sich für den Ferntransport und die grobe Handhabung.
Wir empfehlen dem Benutzer, zum Anheben der Maschine einen Kranriemen oder ein Kranstahlseil und den Kran zu verwenden. Da die Maschine aus einem rechteckigen Rahmen besteht, sind keine Augenschrauben installiert. Bitte legen Sie den Kranriemen oder das Kranstahlseil unter das Fach des Maschinenkörpers, achten Sie darauf! Machen Sie das Gleichgewicht, wenn Sie die Maschine anheben!
Wenn Sie die Maschine auf einer ebenen Fläche bewegen, lösen Sie einfach die Bremsen der Räder, drücken Sie die Maschine, die Maschine kann bewegt werden.
